PVC护套造粒代加工_蚌埠佳德智能装备科技有限公司

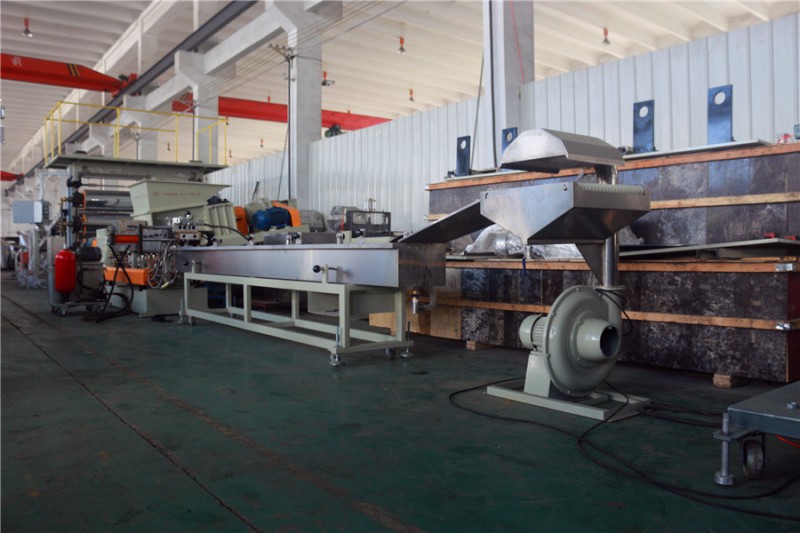

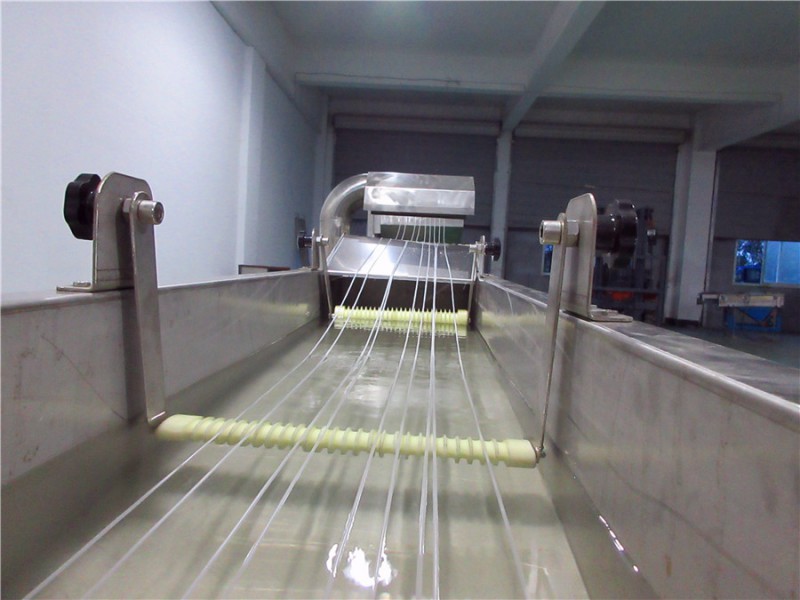

    点击图片查看原图 |
|
详细信息
PVC护套造粒代加工_蚌埠佳德智能装备科技有限公司 聚氯乙烯电缆料造粒电绝缘性高的电缆料，主增塑剂可选用磷酸酯，通用级则可选用苯二酸酯作主增塑剂。氯化石蜡可提高电绝缘性。脂肪酸酯、环氧增塑剂都可改善电缆料的耐低温性能，且后者耐气候性也很好。 增塑剂的耐挥发性能和耐热性是决定电缆料的耐高温性能的关键。对于耐温70?的电缆料，
可使用邻苯二甲酸二异癸酯（DIDP）或邻苯二甲酸二异壬酯（DINP）等增塑剂。对于耐温90?的电缆料，应使用邻苯二甲酸双十一酯、邻苯二甲酸双十三酯。耐高温105?的电缆料，则应选用具有更高耐热性的增塑剂，如偏苯三酸三辛酯（TOTM）。 增塑剂的酸值对电缆料的电绝缘性、耐热性有影响，应选择酸值较小的增塑剂。增塑剂的分子量、闪点对电缆料的加热损失有影响，应选择闪点较高、聚氯乙烯电缆料造粒分子量较大的增塑剂，如邻苯二甲酸二丁酯与邻苯二甲酸二辛酯比较，己二酸二辛酯与癸二酸二辛酯比较，前者分子量小，闪点低，故加热损失也较大。 选用增塑剂时还应考虑其增塑效率。选用增塑效率较高的增塑剂，可以减少配方中增塑剂用量。增塑剂用量与绝缘性能有关，减少增塑剂量有利于提高绝缘性能。 3、 盐基性铅盐作主稳定剂，一般选用多种稳定剂配合使用，发挥协同作用，以提高热稳定性。三盐基性硫酸铅、二盐基性亚磷酸铅并用，可兼顾热、
光稳定性。耐高温电缆主稳定剂采用耐热性好的二盐基性苯二甲酸铅。国外配方大多是无铅、无镉的，以防止铅、镉中毒。目前复合铅稳定剂在PVC电缆料中也有了广泛的应用，添加量在4~6PHR。环保类电缆料中多使用钙/锌复合稳定剂。在配方中添加抗氧剂，可以抑制PVC的热氧化降解。抗氧剂可以选用双酚A。 4、 ：由于有较大量的增塑剂，所以对内润滑剂的要求不是很高。润滑剂主要是提高电缆料的表面光亮度。常选用金属皂类、硬脂酸及石蜡等，加入量为1PHR左右。 5、 ：电缆料中加入填料可以提高电绝缘性能、耐热性能和降低成本，但用量过多会造成成型性及电缆料性能下降。为提高绝缘性，在绝缘级电缆料中科选用煅烧陶土（电用级）为填充剂。护套（层）级电缆料可选用碳酸钙为填充剂代加工_http://jd33.bsjdl.com/sell/index.php?itemid=11334代加工_http://jd33.bsjdl.com/sell/index.php?itemid=11334
可使用邻苯二甲酸二异癸酯（DIDP）或邻苯二甲酸二异壬酯（DINP）等增塑剂。对于耐温90?的电缆料，应使用邻苯二甲酸双十一酯、邻苯二甲酸双十三酯。耐高温105?的电缆料，则应选用具有更高耐热性的增塑剂，如偏苯三酸三辛酯（TOTM）。 增塑剂的酸值对电缆料的电绝缘性、耐热性有影响，应选择酸值较小的增塑剂。增塑剂的分子量、闪点对电缆料的加热损失有影响，应选择闪点较高、聚氯乙烯电缆料造粒分子量较大的增塑剂，如邻苯二甲酸二丁酯与邻苯二甲酸二辛酯比较，己二酸二辛酯与癸二酸二辛酯比较，前者分子量小，闪点低，故加热损失也较大。 选用增塑剂时还应考虑其增塑效率。选用增塑效率较高的增塑剂，可以减少配方中增塑剂用量。增塑剂用量与绝缘性能有关，减少增塑剂量有利于提高绝缘性能。 3、 盐基性铅盐作主稳定剂，一般选用多种稳定剂配合使用，发挥协同作用，以提高热稳定性。三盐基性硫酸铅、二盐基性亚磷酸铅并用，可兼顾热、光稳定性。耐高温电缆主稳定剂采用耐热性好的二盐基性苯二甲酸铅。国外配方大多是无铅、无镉的，以防止铅、镉中毒。目前复合铅稳定剂在PVC电缆料中也有了广泛的应用，添加量在4~6PHR。环保类电缆料中多使用钙/锌复合稳定剂。在配方中添加抗氧剂，可以抑制PVC的热氧化降解。抗氧剂可以选用双酚A。 4、 ：由于有较大量的增塑剂，所以对内润滑剂的要求不是很高。润滑剂主要是提高电缆料的表面光亮度。常选用金属皂类、硬脂酸及石蜡等，加入量为1PHR左右。 5、 ：电缆料中加入填料可以提高电绝缘性能、耐热性能和降低成本，但用量过多会造成成型性及电缆料性能下降。为提高绝缘性，在绝缘级电缆料中科选用煅烧陶土（电用级）为填充剂。护套（层）级电缆料可选用碳酸钙为填充剂代加工_http://jd33.bsjdl.com/sell/index.php?itemid=11334代加工_http://jd33.bsjdl.com/sell/index.php?itemid=11334
